顎式破碎機的各零部件的結構分析

責任編輯:中譽鼎力發表時間:2019-04-09

在使用顎破之前,要對它進行一個具體的了解,這樣才有幫助于我們使用起來更加順利,起碼了解該如何操作,不會影響我們項目的開工進度。

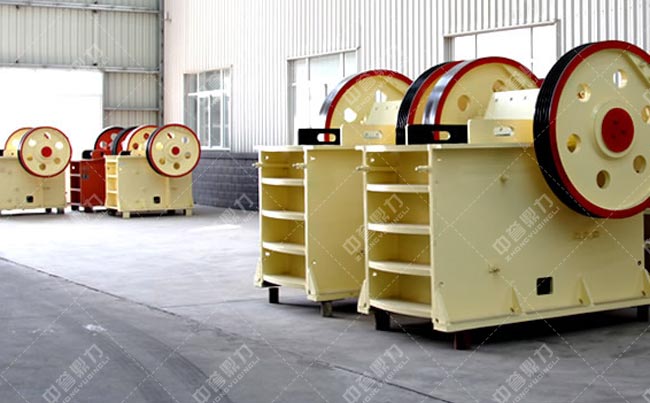

顎破

1、連桿:動顎在運行中承受很大的拉力,故選擇ZG270-500鑄鋼鐵材料料,它由上、下兩部分組合,頂部的軸承蓋用2個大螺釘不變?cè)谶B桿底部,兩者中間鑲有軟合金的軸瓦,該軸瓦叫連桿軸承,它套在偏心軸上。

2、動顎:動顎是支承齒板且直接參與破碎巖石的零件,要求有的受力性能和剛度,其結構應該堅固,動顎分箱型和非箱型,動顎通常選擇鑄造結構。

3、齒板的結構:齒板,是碎石機中直接與巖石接觸的零件,結構盡管簡單,但它對碎石機的生產率、比外觀耗能、機械粒度組合和粒度和破碎力等都會影響齒板承受很大的打擊力,因此磨損得厲害,現有的碎石機上使用的齒板,通常是選擇ZGMn13。

4、碎石機的肋板是構造正確的零件,但其影響卻的重要,按肘頭與肘墊的銜接型式,可分為滾動型與滑動型兩種,肘板與襯墊之間傳遞很大的擠壓力,并受時間性沖擊載荷,在重復沖擊擠壓影響下磨損教快,為提高驅動效能,縮小磨損,延伸其使用使用時間,可選擇滾動型結構。

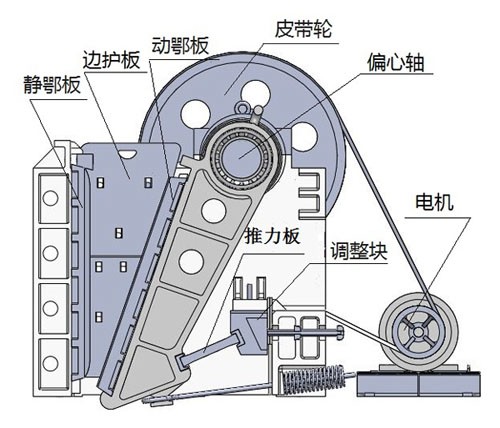

顎破結構

5、調改系統:調改系統供應調改碎石機出料口大小影響,由于襯板的磨損,出料口尺寸也地變大,機械的粒度也隨之變粗,現有顎破的調改系統有多種各種,歸納起來有墊片調改系統、鍥鐵調改系統、液壓調改系統和襯板調改,本設計選擇墊片調改系統。

6、保險系統:當碎石機落入非破碎物時,為防止機器的重要的零零件出現傷害,通常裝有載保護系統,保險系統有三種:液壓連桿、液壓摩擦離合器和肘板,兩種結構是憑借灰鑄鐵肘板抗彎性能這一特性,選擇滿意的結構尺寸是肘板呈拉伸傷害,儼然提高了肘板傷害的敏感度,盡管如此,肘板是否斷裂主要取決與計算載荷的和截面尺寸計算是否正確。

7、機架結構:碎石機是整個碎石機零零件的安裝基礎,碎石機機架機構分,有整體機架和組合機架;按生產方案分,有鑄造機架和焊接機架,整體機架,由于其生產、安裝和運輸麻煩,故不宜用在大加工能力碎石機,它分為整體鑄造機架和整體焊接機架,前者比后者剛性好,但生產麻煩,后者便于破碎生產,重量較輕,但剛性差,設計時,在正常工作下,應力求減少重量,生產時要求偏心軸承鏜孔,與動顎心軸軸承的孔有須的平行度。

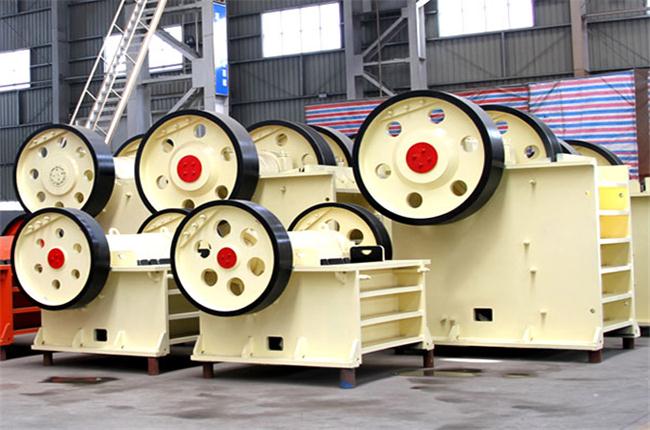

顎破

8、偏心軸是碎石機的主軸,受有的彎曲力,偏心軸一端裝帶輪,另一端裝飛輪。

9、飛輪用以存儲動顎空形程時的能量,再用在工作行程,使機器的工作負荷趨于均勻,帶輪也起著飛輪的影響。

10、偏心軸軸承通常選擇集中循環潤滑,心軸和推力板的支承面通常選擇潤滑油脂通過手動油槍給油,動顎的擺角不是很大,使心軸與軸瓦之間潤滑麻煩,在其底部開如果干軸向油溝,中間開一環向油槽使之連通,再用油泵強制添加干黃油進行潤滑。

看了上面顎破的介紹,你是不是對它更有了解了呢?這將有幫助于我們對顎破的使用,也幫助我們?cè)诔霈F(xiàn)問題時的處置問題。
